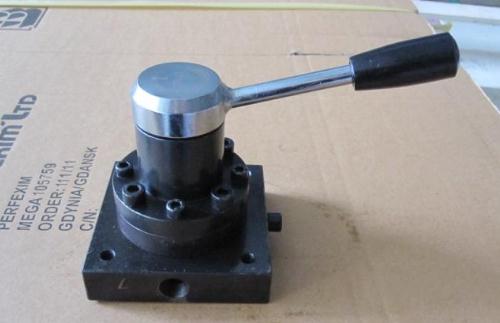

四通閥的簡介
四通閥，液壓閥術語，是具有四個油口的控制閥。四通閥是制冷設備中不可缺少的部件，其工作原理是，當電磁閥線圈處于斷電狀態，先導滑閥在右側壓縮彈簧驅動下左移，高壓氣體進入毛細管后進入右端活塞腔，另一方面，左端活塞腔的氣體排出，由于活塞兩端存在壓差，活塞及主滑閥左移，使排氣管與室外機接管相通，另兩根接管相通，形成制冷循環。
當電磁閥線圈處于通電狀態，先導滑閥在電磁線圈產生的磁力作用下克服壓縮彈簧的張力而右移，高壓氣體進入毛細管后進入左端活塞腔，另一方面，右端活塞腔的氣體排出，由于活塞兩端存在壓差，活塞及主滑閥右移，使排氣管與室內機接管相通，另兩根接管相通，形成制熱循環。
主滑閥處于中間位置狀態時，e、s、c三條接管相互通氣，產生中間流量，此時，壓縮機內高壓管內的冷媒可以直接流回低壓管。設計中間流量的目的是當主滑閥處在中間位置時，能起到卸壓的作用，使系統免受高壓破壞。
四通閥的工作原理
制暖
空調處在制暖狀態時，四通閥通電，活塞向右移動，使AB連通，CD連通，冷媒通過壓縮機壓縮轉變?yōu)楦邷馗邏旱臍怏w，通過四通閥的A口，由B口排出，進入室內熱交換器（冷凝器），在冷凝器吸冷放熱后變成中溫高壓的液體，經膨脹閥后變成低溫低壓的液體，經過室外熱交換器（蒸發器）吸熱放冷作用后，變成低溫低壓的氣體，經過四通閥D口，由C口回到壓縮機，然后繼續循環。
制冷
空調處在制冷狀態時，四通閥不通電，四通閥處于AD連通，BC連通的狀態，冷媒通過壓縮機壓縮轉變?yōu)楦邷馗邏旱臍怏w，通過四通閥的A口,由D口排出，進入室外熱交換器（冷凝器），在冷凝器吸冷放熱后變成中溫高壓的液體，經膨脹閥后，變成低溫低壓的液體，經過室內熱交換器（蒸發器）吸熱放冷作用后，變成低溫低壓的氣體，經過四通閥B口，由C口回到壓縮機，然后繼續循環。
