聲控開關的簡介

聲控開關由傳聲器BM、聲音信號放大、半波整流、光控、電子開關、延時和交流開關電路組成。在白天或光線較亮時，聲控開關處于關閉狀態；夜晚或光線較暗時，聲控開關處于預備工作狀態。當有人經過該開關附近時，腳步聲、說話聲、拍手聲均可將聲控開關啟動（燈亮），延時一定時間后，聲控開關自動關閉（燈滅）。

聲控是由三個部分實現的：

光敏部分：

從電路原理圖中可以看出，當白天或者亮度大于一定程度的時候，光敏電阻的阻值非常的小，這樣對于光敏的支路來說，相當于直接接地，則相當于將后面的電路和前面的電路隔離開來。三極管就始終處于截止的狀態，單向可控硅無觸發電流就不會導通，電路就不會工作。

LED光源：

隨著led技術的日益成熟，led燈具已經逐漸走進了人們的生活，并且得到了大量的應用。作為最新一代的照明替代產品，led燈具的技術也已經完善。海格公司率先研發的led一體化聲光控開關已經取得了大量應用。以其獨特的優勢，進入歷史舞臺。

聲控部分：

當有足夠信號的聲音傳入的時候，聲控部位將聲音信號轉化為電信號，通過三極管將其信號放大，使的其信號的大小能夠觸發三極管。

聲控開關的工作原理

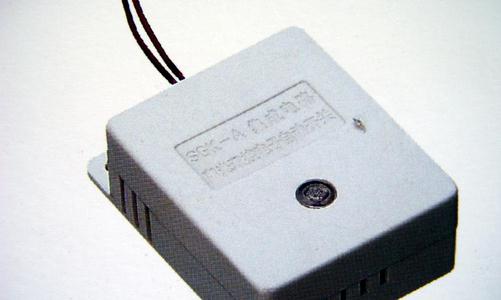

聲控開關是一種采用聲音激發拾音器進行聲電轉換來控制開關的閉合，并經過延時后能自動斷開的電子開關。經常在樓梯間等環境中使用。

聲控開關內部有光敏電阻、碳晶咪頭、晶閘管、三極管、電容器等電子元件。聲控開關一般都是串接在白熾燈泡電路中的。220V交流市電經過燈泡送達聲控開關。開關內部有一個整流橋。可以將交流電整流成直流電。因為電子元件都是使用直流電的。

白天的時候，光敏電阻的阻值較校就會屏蔽掉咪頭的信號輸入。這樣即使有很大的聲音。但是因為光敏電阻的下拉導致信號無法繼續傳送，所以白天的時候不亮。

夜晚的時候，光敏電阻阻值變大。此時如果有較大的聲音的話。聲音會通過咪頭轉化為電信號。然后后級的放大電路將此小信號放大。最后推動晶閘管導通，此時燈泡就會點亮。在晶閘管驅動電路中有一個阻容放電電路。這個電路就是延時電路。電容值的大小和電阻值的大小都會影響到延時量的變化。當電容器中的電荷放盡的時候，晶閘管就會在交流過零后自動關閉，此時燈泡就會熄滅了。

聲控開關怎么安裝？

1、原有開關拆除：

將原開關及附屬器件拆除。拆卸前應仔細觀察其安裝及接線情況，避免盲目拆卸造成的開關損壞。

2、清理：

（1）用刷子將接線盒內的雜物清除，將線頭上的雜物清理干凈。

（2）金屬接線盒內表面如銹蝕，應除銹后應及時刷防銹漆，盒內雜物應清理干凈。

3、接線：

（1）接點接觸可靠且操作靈活。

（2）電線絕緣電阻測試合格，并有絕緣電阻測試記錄。

4、安裝：

（1）先將盒內甩出的導線留出維修長度，削去絕緣層，注意不要傷及線芯。

（2）將導線按順時針方向盤繞在開關相對應的接線端子上，然后旋緊壓頭。

（3）如果是單芯線，可將線芯直接插入接線孔內；當孔徑大于線徑2倍時，應回頭彎插入接線孔內，再用頂絲壓緊，注意線芯不得外露。
